Xbox One

NME 1.1

puce pour Xbox 360

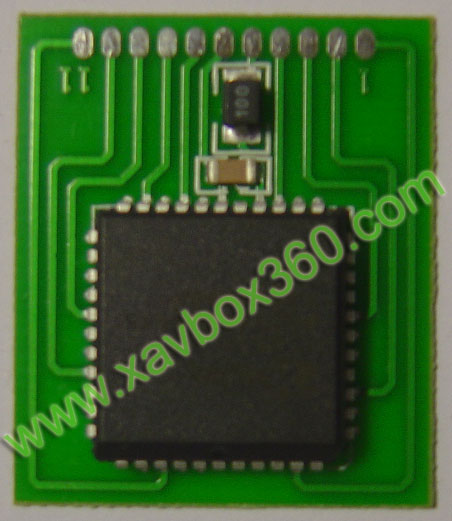

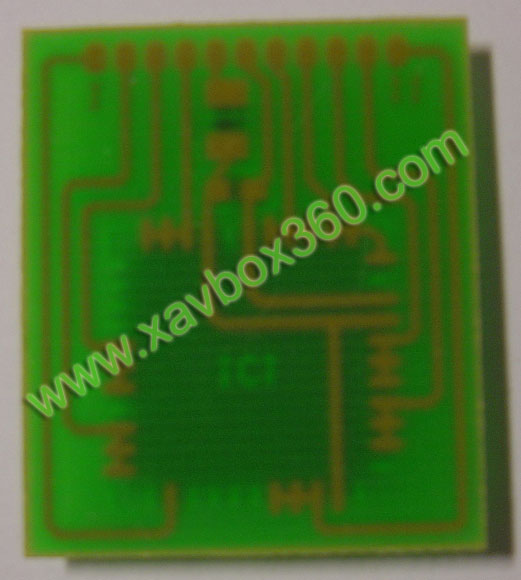

Voici la puce NME 1.1 :

La puce NME 360 v 1.1 possède les même caractéristiques techniques  que la NME 1.0 avec quelques petit plus...

• la production de la puce NME 1.1 est produite de série
• la NME 1.1 coupe la connexion réseau quand une copie est mise dans le lecteur

Afin de pouvoir comparer les deux puces xbox 360,
les voici en photo l'une contre l'autre

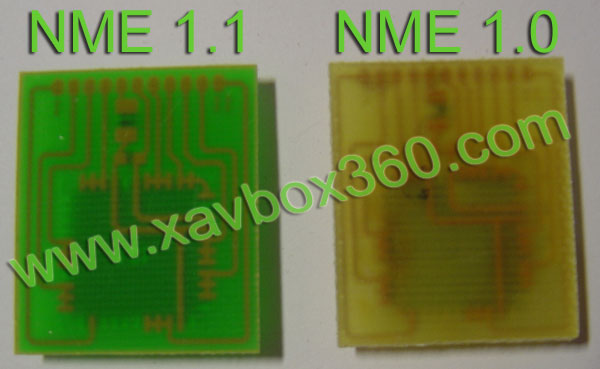

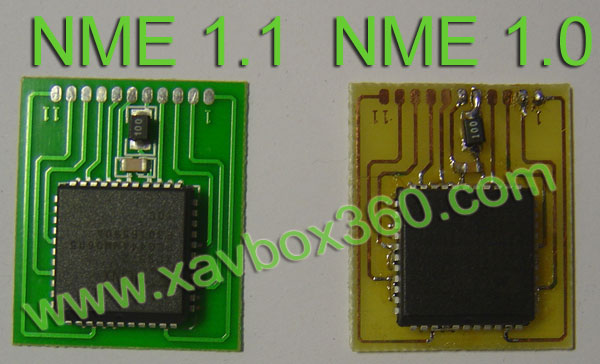

NME 1.1 à côté d'une NME 1.0

Voici donc comment installer une puce NME 1.1 sur un lecteur Samsung

Les fils sont à souder pareil que pour la NME, mais deux fils optionnels peuvent s'ajouter pour la coupure de la connexion au Live et pour la led indiquant si la puce est active ou non.

Pour le test, c'est encore une fois la xbox 360 de Xela qui à servit de cobaye. On déssoude la NME 1.0 pour mettre la NME 1.1.

Les plans de la Team Underdog n'étant que des gros plans, voici où souder les fils

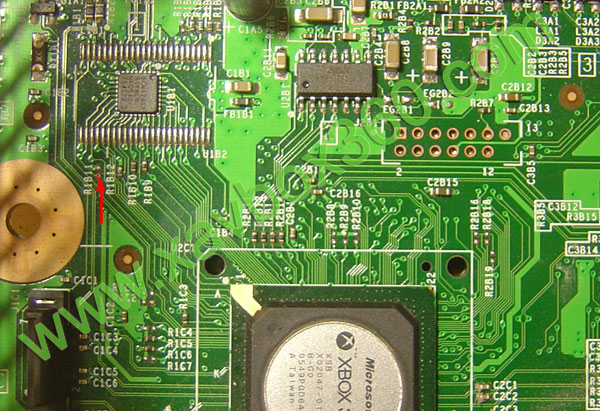

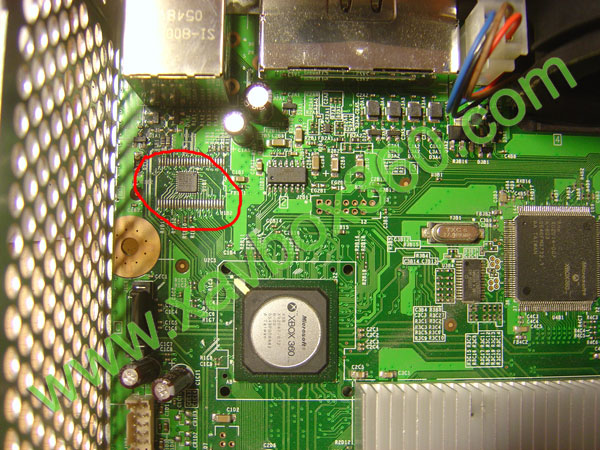

J'ai symbolisé en rouge le point où il faudra souder le point 10
(pour couper la connexion au Live quand on met une copie de jeux)

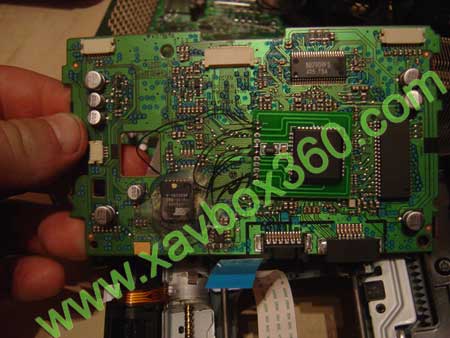

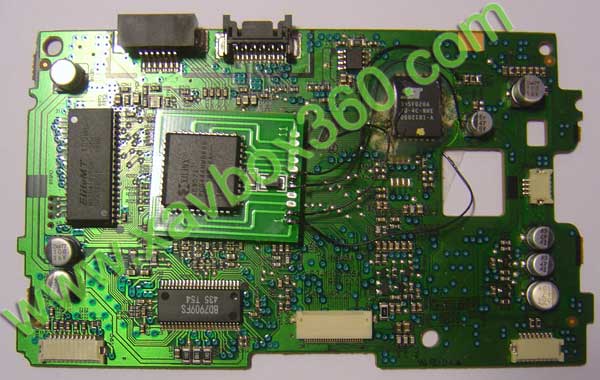

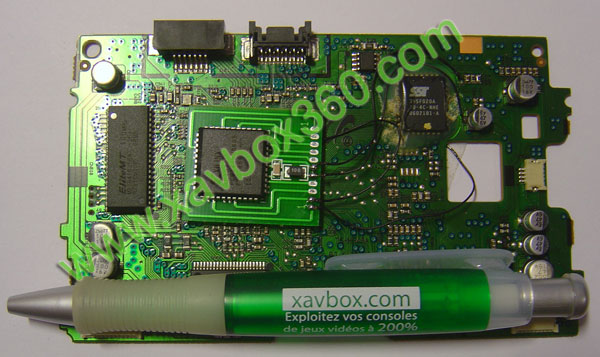

On soude la puce sur la carte mère du lecteur de DVD

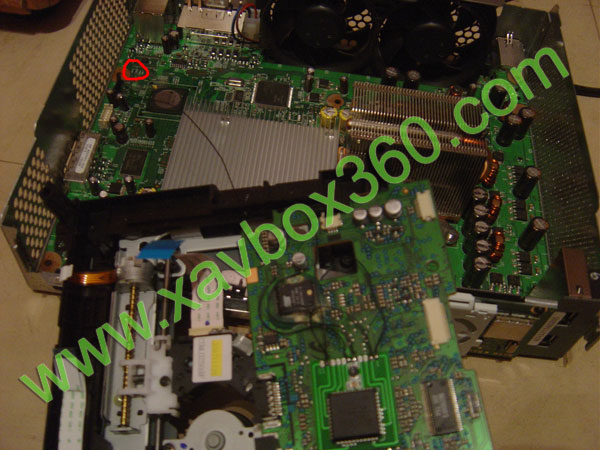

puis on relit le point 10 de la puce à la carte mère de la xbox 360
(une fois soudé, mieux vaut le tenir avec du ruban adhésif, au cas ou...)

Pour passer ce fil j'ai décidé de percer la partie plastique du lecteur,
évitant également de le pincer / couper.
J'ai choisit une méthode dite de "sauvage" => perçage au fer à souder

le cercle rouge symbolise le trou à faire, puis à l'aide du fer à souder chaud on appuie un peu et ça perce tout seul (attention ça va puer) LOL
voici le trou	on passe le fil dedans
on remet en place la carte mère du lecteur DVD
	remarquez la puce
puis on pose le lecteur dans son emplacement

On remonte la xbox 360, et on test si ça marche...
Lorsque l'on met un jeu original dans la xbox 360,
aucun souci pour jouer sur le xbox live

Par contre dès que l'on met une copie de jeux,
impossible de se connecter au xbox live !
=> ce qui évite le bannissement du Live

Source : Team Underdog

(Merci à Xela de Chelles dans le 77, pour m'avoir confié sa xbox 360)
