Démontage lecteur DVD
ouverture du lecteur pour souder la puce
Lorsque l'on veut poser une puce xbox 360, on doit ouvrir le lecteur de DVD (enfin pour l'instant, c'est le cas pour les puces déjà sorties). Ce tuto suppose que vous ayez déjà ouvert votre xbox 360.
Cliquez ici pour savoir comment recconaître votre lecteur
Cette page est donc divisée en deux parties :
Démontage lecteur Samsung :
Une fois le lecteur DVD dans les mains, on le retourne

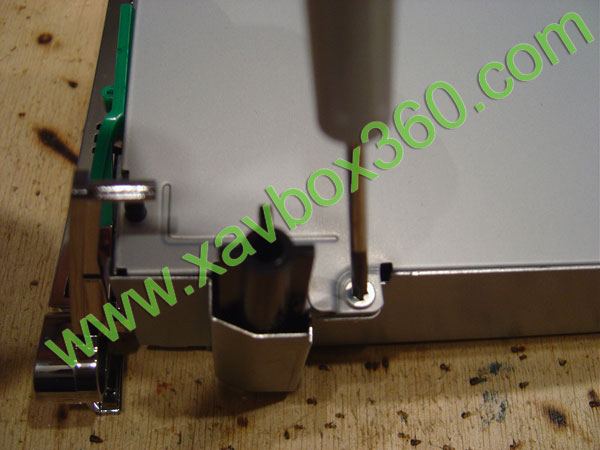

et à l'aide d'un tournevis cruciforme on retire les 4 vis.
 |
 |
| |
|

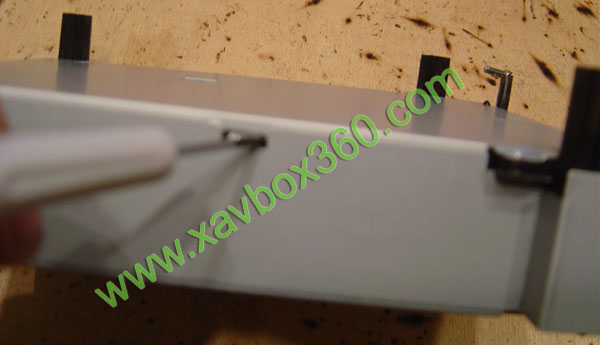

| on fait levier pour aider... |

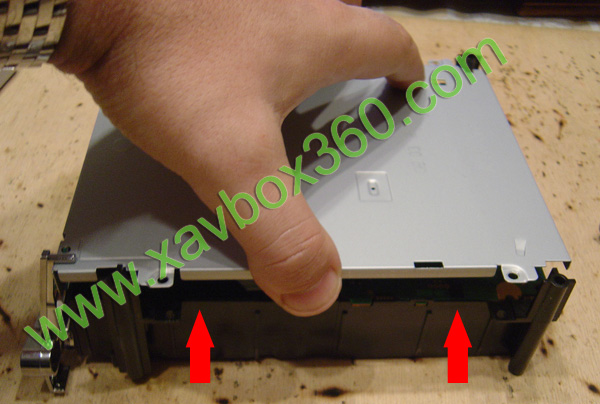

et on lève le "capot" |
 |
 |
| |
|

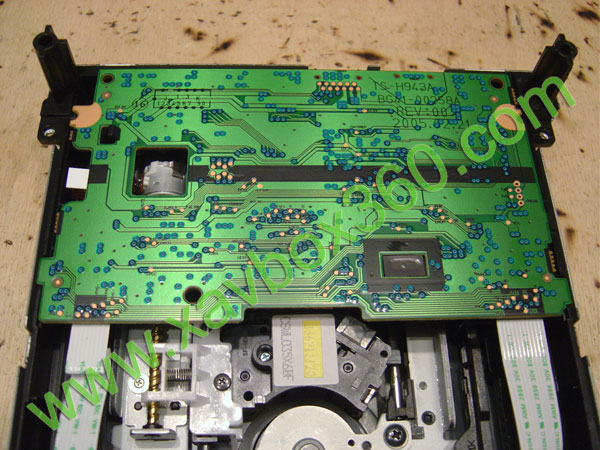

vous devez voir apparaître ceci
(sinon c'est que vous vous êtes trompé de côté) |
 |
 |
| |
|

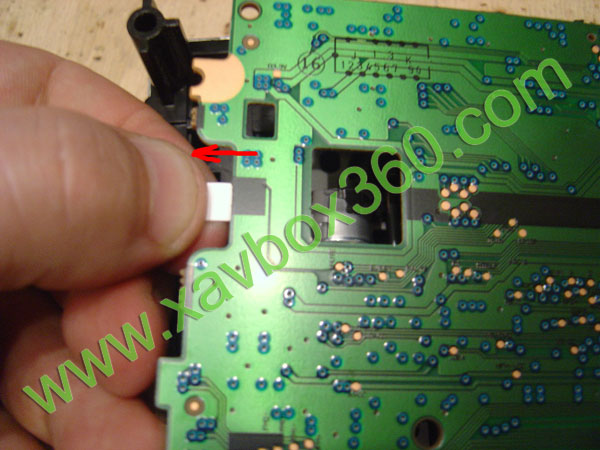

| juste un petit clipse à ôter |

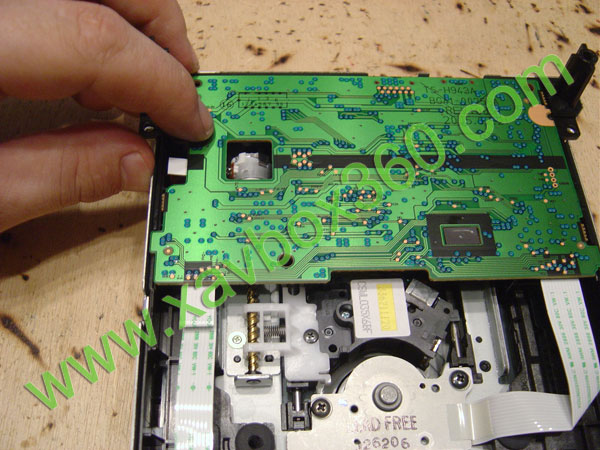

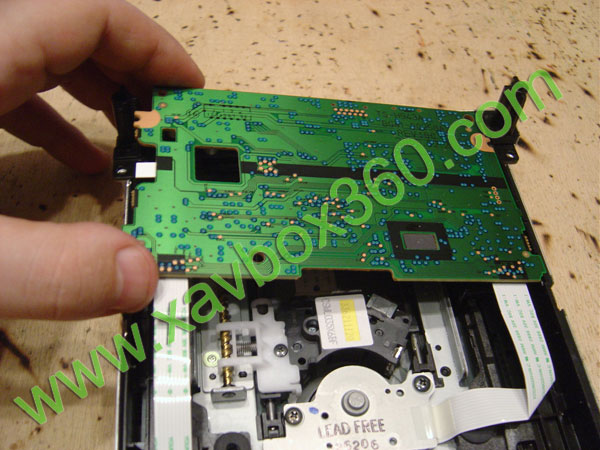

et on retire la carte |
 |
 |
| |
|

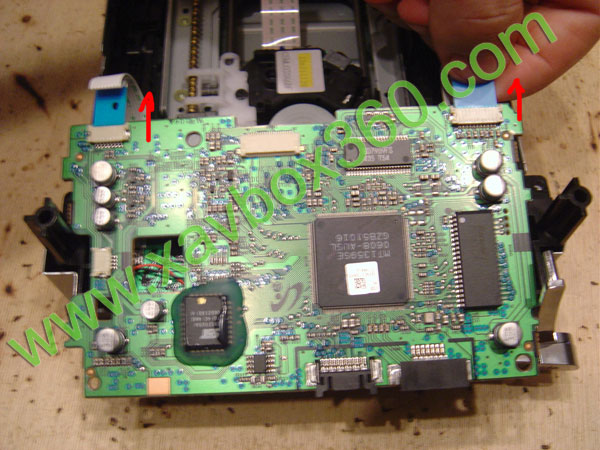

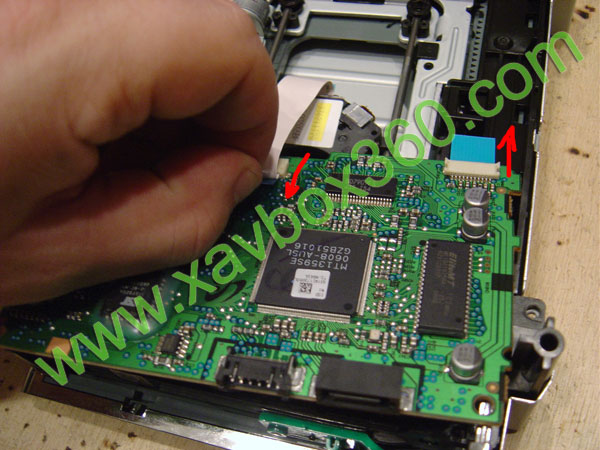

| on retire les nappes en tirant dans le sens des flèches |
 |
 |
| |
|
| |

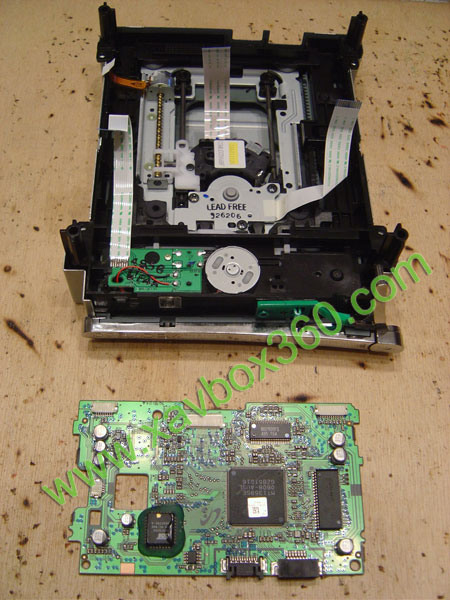

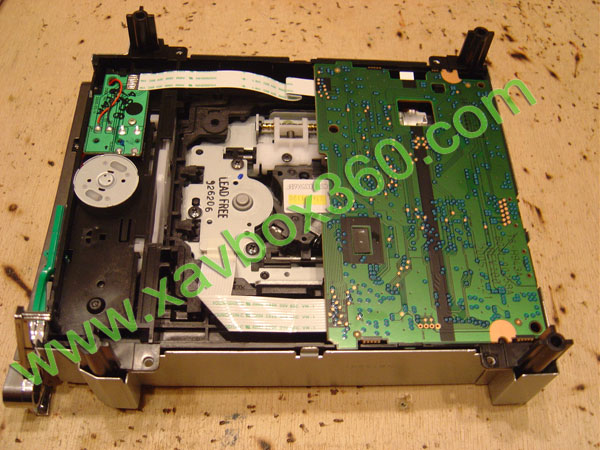

et voilà, c'est ouvert... |
 |
 |
Démontage du lecteur Hitachi / LG :

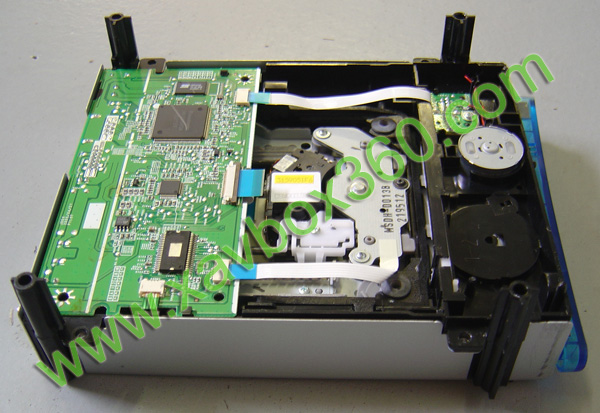

Une fois le lecteur DVD dans les mains, on le retourne

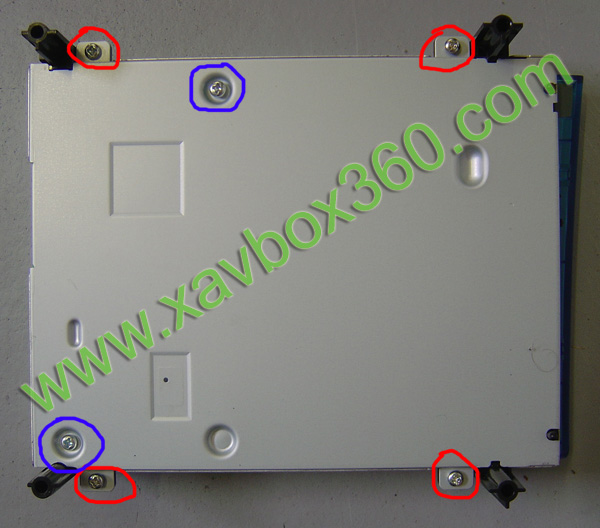

et à l'aide d'un tournevis cruciforme on retire les 6 vis.
Les 6 vis ne sont pas identiques (2 + 4 vis)
=> elles sont signalées ici de 2 couleurs différentes
|
|
|
|
|

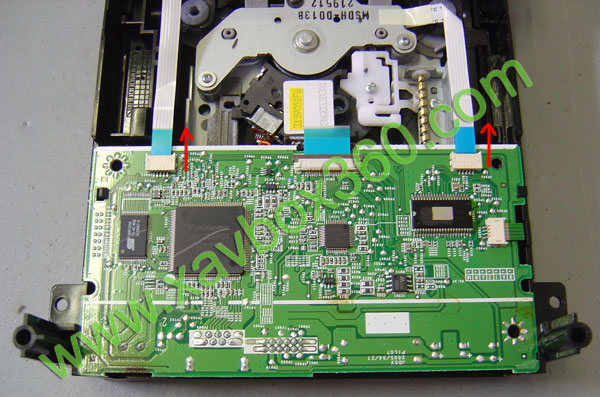

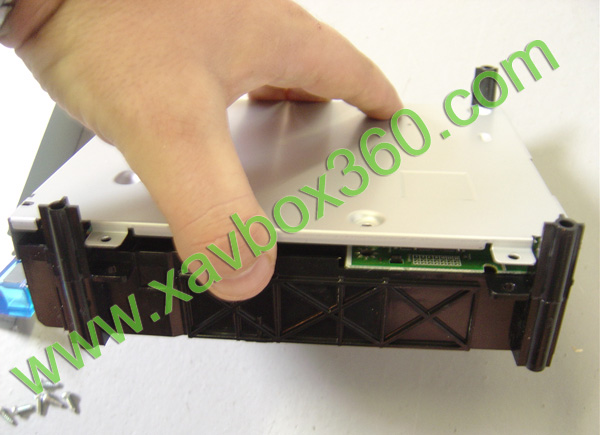

on retire les 2 nappes extérieures |
|
|
|
|
comme ceci |

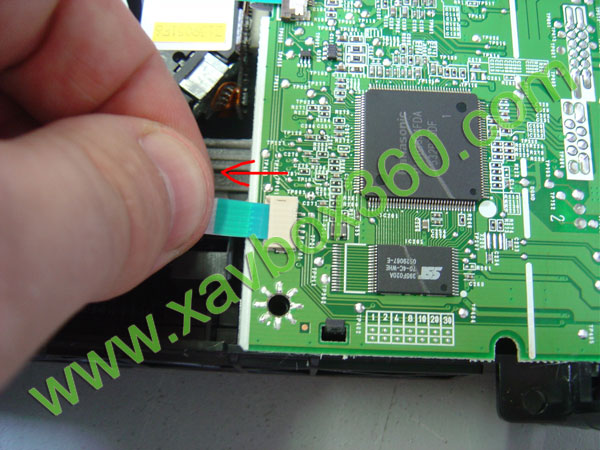

celle-ci est collée sur
la carte mère |
|
|
|
|

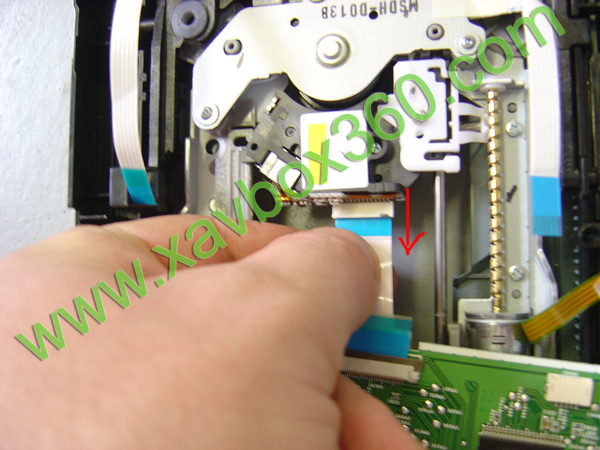

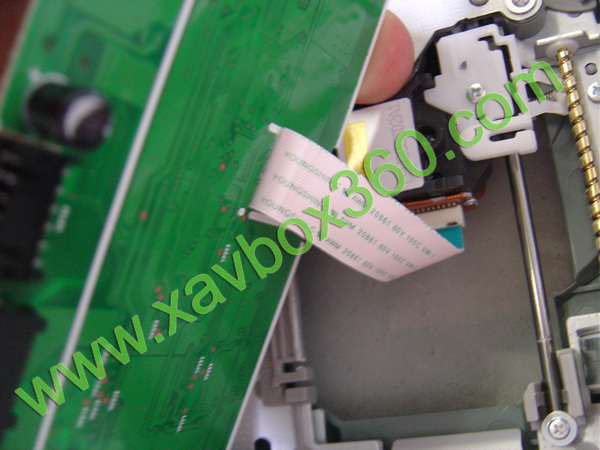

| retirez là comme ça |

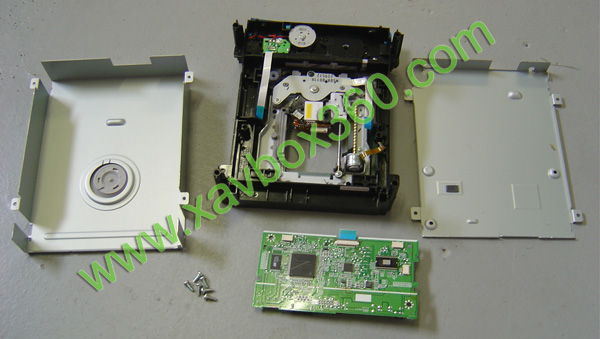

et voilà... |
 |
 |

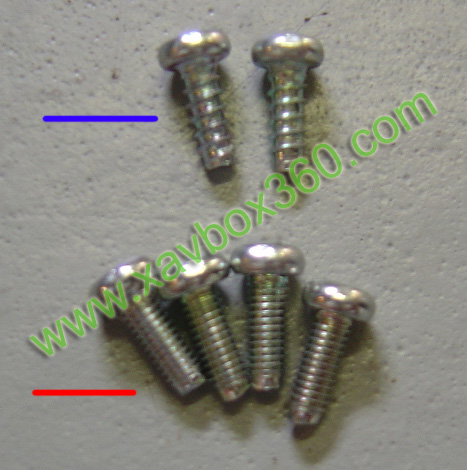

voici les deux types de vis (pour le remontage du lecteur)
Il ne reste plus qu'à souder la puce...
Par exemple, la NME-360 ou la Globe-360 ou autre puce...
|
