Dump et flash xbox360 slim

Je rappel que le flash et flasher le lecteur de la xbox 360 n'est pas sans risques.

Matériel requis :

• Un Connectivity Kit pour alimenter le lecteur de dvd 9504 de la slim
• Un cable SATA pour l'échange entre le pc et le lecteur
• Le logiciel Tarablinda v0.4 ( on remercie Gérémia )
  en téléchargement ici
• Le tuto pour démonter la xbox360 slim

Pour commencer on va dumper le liteon 9504 avec tarablinda

Le minimum car effectuer un full dump avec tarablinda est très risqué pour la xbox360 slim !!!

Les softs réécrivent une partie du firmware liteon slim pour en récupérer la totalité donc on va déjà dumper le minimum pour au moins sauver la xbox en cas de soucis.

Le full dump réécrira certains secteurs du lecteur avec des données patchées il est impératif de déjà bien récupérer les infos avant de passer au full dump.

Il faut donc créer un dossier tarablinda dans le c:

dirigez vous vers le répertoire C:\ et créez un dossier tarablinda

écompressez les fichiers Tarablinda v0.4.rar à la racine de ce dossier.

Si vous connaissez pas votre port sata, lancez JungleFlasher et dans l'onglet DVDKEY32 chercher le port sata sur lequel le lecteur est connecté.

Faite défiler les ports un par un pour voir quel est votre numéro de port sata évidemment on identifie le port sata quand celui-ci reconnait le lecteur 9504

voir photo ( la partie entourée montre le port F500 et le lecteur 9504 pour moi )

Maintenant on va passer au différentes façons de dumper le lecteur dvd 9504 de la slim

• info sur les commandes: F500 = mon numéro de port sata trouvé sous jungleflasher.
• Tarablinda_v04b F500 dump = Dump les infos minimum du lecteur ( non risqué )
• Tarablinda_v04b F500 dump full = Dump complètement le firmware ( c'est risqué )
• Tarablinda_v04b F500 earase = Effacera le firmware du lecteur ( très très risqué )
• Tarablinda_v04b F500 rewrite = Permet d'écrire sur le lecteur ( très très risqué )

1. Sous Windows taper "DEMARRER" puis dans executer taper "CMD"
ça va lancer l'invite de commande Dos pour les commandes de dump etc..
sinon lancez l'invite de commande Dos là ou vous avez l'habitude de le trouver (click droit et executer en tant qu'administrateur si vous ètes sur vista ou seven)

2. Dans la console Dos allez dans C: en tapant: cd../..

cela va mettre l'invite de commande dos dans le répertoire c:

3. Allez dans le dossier tarablinda en tappant: cd tarablinda

cela va mettre l'invite de commande dos dans le répertoire de tarablinda

4. Tapez: Tarablinda_v04b F500 dump

cela va dumper les infos minimum pour sauver sa xbox

Remplacez F500 par le numéro de votre port sata.

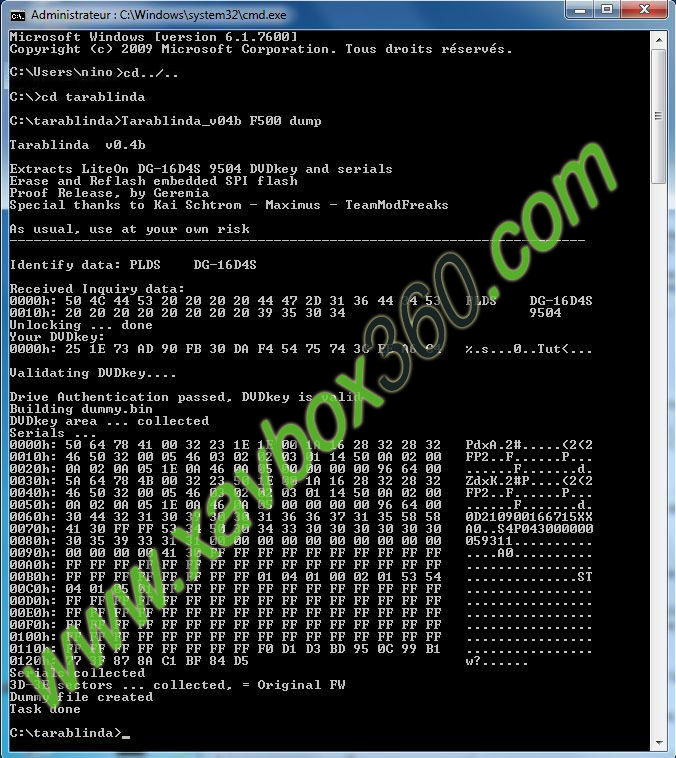

5. si tous est ok comme sur la photo vous pouvez allez dans le dossier tarablinda et récupérer vos fichiers dumpés et les mettre de coté plus loin sur le pc ou sur clé usb

• DVDkey.bin = Clé du lecteur DVD de la xbox360 slim
• Fulldump.bin = Dump complet du lecteur regroupant les informations du lecteur.
• Identify.bin = le identify sert à identifier la marque et le modèle du lecteur DVD.
• Serial.bin = sert a identifier le n° de série du bloc optique et la calibration lazer.
• Inquiry.bin = le inquiery sert a identifier le numéro de série et la version du firmware.
• Dummy.bin = Résultat de 3D3Esectors.bin,DVDkey.bin, Identify.bin, Inquiry.bin et Serials.bin
• 3D3Esector.bin = Correspond au dump des secteurs 3D000 à 3EFFF. on ne c'est pas à quoi sa sert.

6. Tapez: Tarablinda_v04b F500 dump full

Remplacez F500 par le numéro de votre port sata à vous cela permettra d'avoir le fichier Fulldump.bin ( dump complet 256ko )

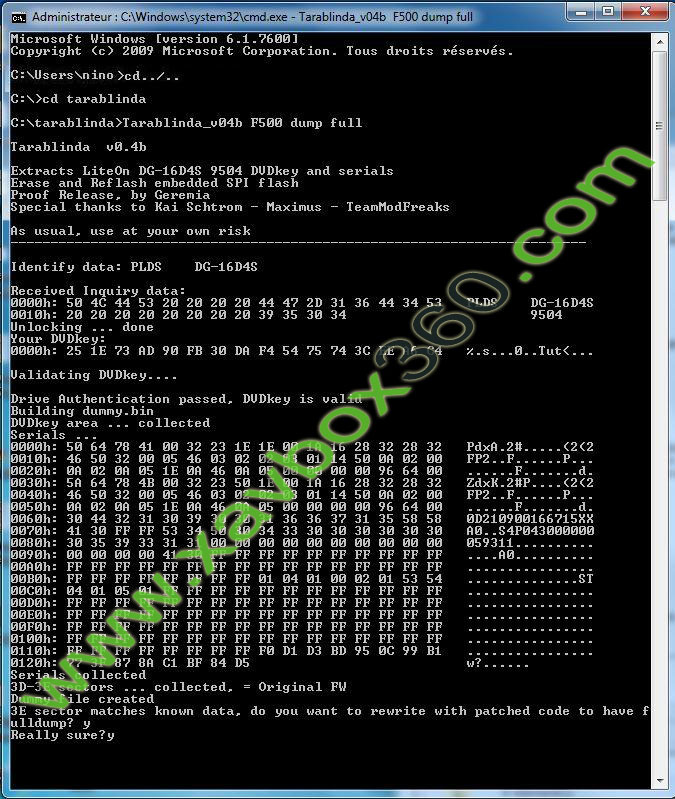

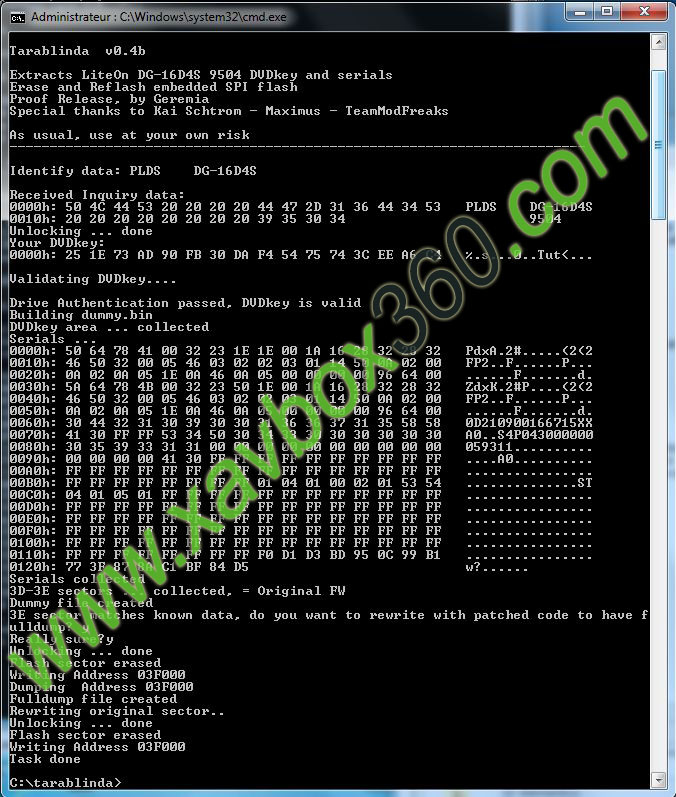

7. Pour le dump full vous verrez ceci:

on répond Y pour dire oui lors du premier message et on répond Y une 2ème fois pour confirmer qu'ont est sure

ça donne ceci:

Voila c'est terminé vous avez récupéré le minimum d'infos pour la sauver
et votre firmware complet grâce au full dump réalisé en second lieu via tarablinda.

comme il est dit plus haut, cela à créé plusieurs fichiers dans le dossier tarablinda:

• DVDkey.bin = Clé du lecteur DVD de la xbox360 slim
• Fulldump.bin = Dump complet du lecteur regroupant les informations du lecteur.
• Identify.bin = le identify sert à identifier la marque et le model du lecteur DVD.
• Serial.bin = sert à identifier le n° de série du bloc optique et la calibration lazer.
• Inquiry.bin = le inquiery sert à identifier le numéro de série et la version du firmware.
• Dummy.bin = Résultat de 3D3Esectors.bin,DVDkey.bin, Identify.bin, Inquiry.bin et Serials.bin
• 3D3Esector.bin = Correspond au dump des secteurs 3D000 à 3EFFF. on ne c'est pas à quoi sa sert.

Voila pour la partie dump sous taaraaaablindaaaa,

Pour le flashage tarablinda, je ne vais pas détailler et vous allez comprendre pourquoi !!!

Pour flasher va falloir effacer et réécrire le firmware et ce n'est pas sans risques !!!

Voici les commandes pour effacer et réécrire le lecteur avec tarablinda

• Tarablinda_v04b F500 erase = Effacera l’ancien firmware du lecteur
• Tarablinda_v04b F500 rewrite newfw.bin = Permet d'écrire le new firmware sur le lecteur

C’est la même chose que le dump seul les commandes changent, donc pas besoin de détailler on fait un erase et un rewrite du firmware hacké généré par jungle flasher et voila c’est réglé

ATTENTION : il est important de bien comprendre avant de lancer ces 2 dernières commandes pas de bon dumps ou une connerie et la xbox360 slim est foirée car il y a la clé du lecteur dvd.
