X360 Key

Une révolution en matière de hack xbox 360 à enfin vue le jour.

Brancher un disque dur usb sur la 360 sans avoir besoin de souder ni de flasher le lecteur, il faudra cependant démonter la console de jeux pour y insérer la carte mère du système x360key.

Le produit x360Key était annoncé pour le début de l’été 2011 et arrive pour quelques testeurs depuis le 22 septembre 2011 !

La x360key est composée de 2 parties, une carte mère et une télécommande.

La carte mère :

La Télécommande :

et la connectique :

La carte mère devra se connecter à l'intérieur de la Xbox 360, sur le bus SATA, et se trouvera entre le lecteur 360 et la carte mère Xbox 360.

La puce x360key est un système informatique autonome exécutant Linux embarqué.

La x360key est capable d’exécuter beaucoup d’options comme :

• L'émulation du lecteur DVD pour la Xbox 360.
• La lecture des disques durs USB et autres supports USB (clé USB…..) avec des systèmes de fichiers différents.
• Mise à jour lui-même ainsi que d'autres matériels de support USB.
• Communiquer avec les appareils à distance et autres périphériques USB externes.
• Et ce n’est qu’un début, que nous réservera-t-elle encore !
  (Un serveur Web intégré et une connectivité Wifi par exemple)

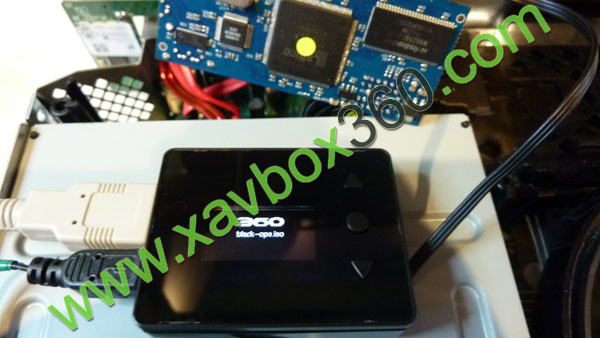

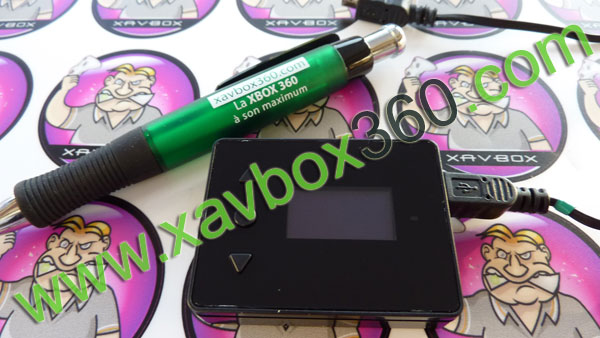

La télécommande est d’un design sobre et simple, munie d'un écran OLED et de 3 boutons. Elle se connecte à la carte mère x360key via une connexion USB2 haute vitesse.

Elle à également une connexion USB pour connecter des disques durs USB et systèmes. L'OLED et les boutons sont utilisés pour contrôler différents aspects de x360key. Elle est également utilisée pour d’autres supports usb, navigation, jeux de lancement…

L’utilisation d'un système Linux personnalisé, sera capable à partir de la x360key d’émuler le lecteur de disque optique de la Xbox 360, elle permettra de jouer avec tous les jeux de la Xbox 360 sans oublier ceux de la Xbox 1.

La x360key est compatible avec la Xbox 360 Fat et également compatible avec la 360 Slim par simple mise a jour de son système. La X360 Key offre des fonctionnalités avancées telles que l'émulation de la protection AP25…

X360Key

La puce x360Key de la Team Xk3y est compatible avec les xbox 360 Fat et xbox 360 slim.

Nouvelle génération de puce sans soudure pour Xbox360, la X360Key est une merveille de technologie issue de plusieurs mois de recherche.

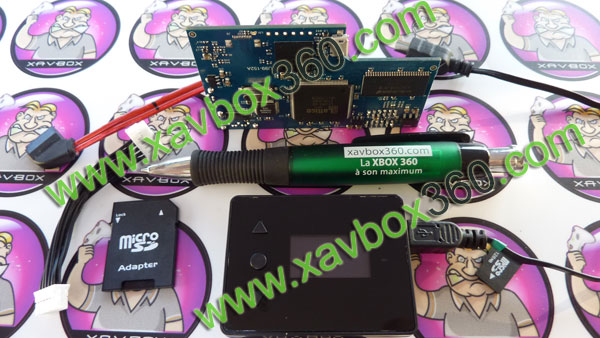

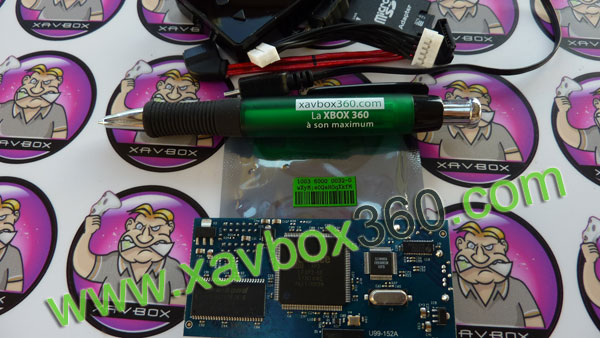

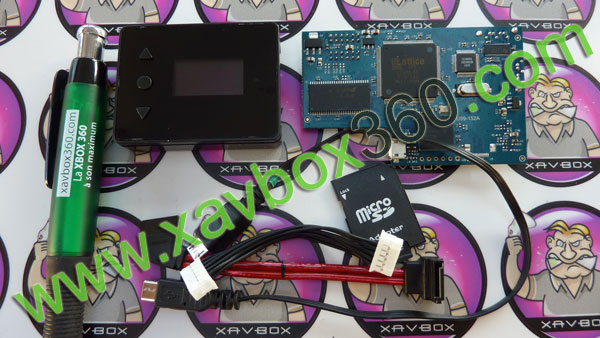

X360Key est composé de 2 modules + cables branchement + carte micro SD. L’ensemble x360key ainsi installé dans une xbos 360 nous permet de lire des jeux au format iso, stockés sur un support usb. Cela peut etre une clé usb, un disque dur, une carte micro sd installée sur un adaptateur usb. Le format utilisé est le NTFS standard.

Test de la 360Key réalisé avec un sample, la version finale utilisateur sera encore améliorée avec notamment la copie du firmware du lecteur sur la carte micro SD. Nous vous tiendrons informé de cette mise à jour qui va simplifier l’installation.

Installation X360Key par Jean-Luc :

L’installation de la X360key se fait simplement sans soudure, juste des nappes à brancher.

Test X360key réalisé sur xbox mise à jour en version 13599

• Démonter la console xbox 360 quel soit FAT ou SLim
• Retirer le lecteur pour extraire la clé : Il faut faire un dump du firmware.
• Si lecteur flashée, il faut reconstruire le firmware orig correspondant à la version du lecteur.
• Ouvrir le fichier dummy obtenu avec JungleFlasher, prendre un Firmware Stock correspondant à votre lecteur et spoofer le avec les infos du dummy.
• Enregistrer le firmware et le copier sur la carte micro sd incluse au pack x360key.

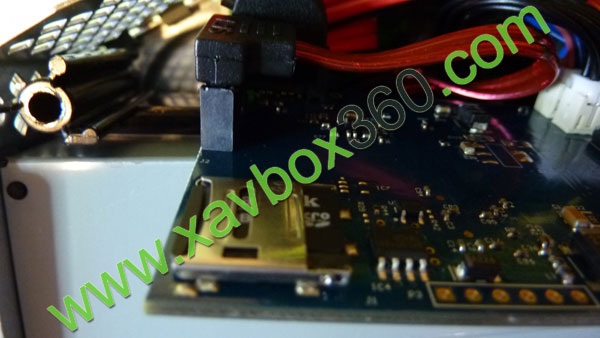

• Installer la carte micro sd sur la carte mere de la 360key.

• ACTUELLEMENT : Sur 360 slim = dummy.bin, sur xbox 360 Fat = firmware.bin

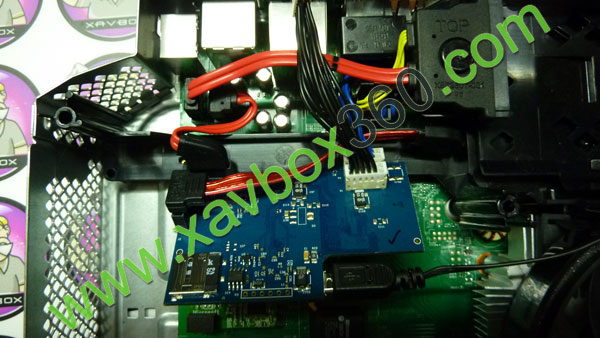

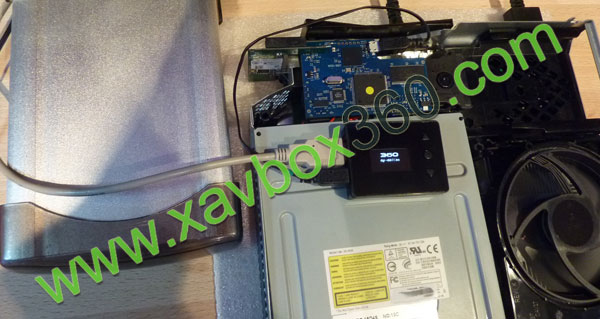

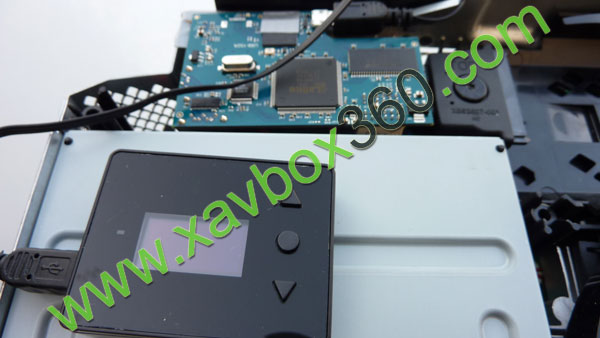

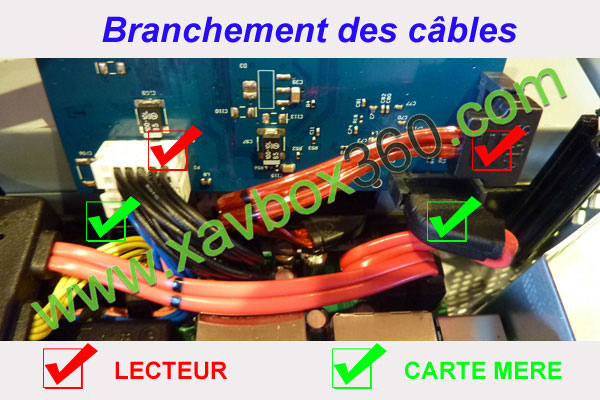

• Installer la puce en la branchant sur la carte mère de la xbox 360 en branchant les 2 nappes sata et alim sur les parties basses de la puce xkey, fleche verte sur l’image.
• Les 2 autres nappes alim et sata sont à brancher sur les ports intérieurs du xkey puis vers le lecteur 360, fleches rouge sur l’image.

• La xkey étant branchée sur la 360, brancher le module LED via le petit cable usb fourni.
• Il est inutile de démarrer la console sans la carte micro SD. La Led du x360key clignotera bleu puis restera fixe au bout de quelques temps avant de terminer par une erreur 64…

• Démarrer la 360, la Led bleu ne doit pas clignoter ni s’allumer.

• Le Module externe x360key indique à l’écran XKEY puis mode EMULATION.

• En allumant avec Eject la console démarre en mode PASS THRU qui permet la fonction normale de la 360 avec prise en charge du lecteur et lecture des jeux originaux et backup si lecteur flashé.

• Préparer un disque dur usb ou clé usb : Formater en NTFS
• Créer un dossier games à la racine : \games
• Copier les jeux .iso dans le dossier games
• Ajouter le fameux fichier dae.bin dans le dossier games : Ce fichier gère les protections AP25 et XGD3 ou futures… ;-)
• Brancher le disque dur sur le port usb du module LED de la X360Key
• Détection USB
• Eject avec le bouton ou manette
• Choisir le jeu et jouer…
• Changer de jeu = Eject…

A noter que des fichiers sont présents sur la carte micro SD. NE PAS EFFACER ni FORMATER cette micro SD de 128mb… Ces fichiers pourront être remplacés afin d’assurer une prise en charge de la majorité des HDD. Les possibilités du x360key sont infinies.

Conclusion :

Installation simple de la x360key, la seule difficulté sera pour certain de dumper le lecteur ainsi que de la création du firmware. Les iso xbox360 n’ont pas besoin d’être patchés pour la protection AP25 et XGD3… Que du bonheur, tout passe ! Amusez-vous bien.
