Freedom PCB de Matrix

Présentation du Freedom PCB :

Le MX-003 Freedom PCB de la Team Matrix permet de remplacer le PCB d'un lecteur Liteon DG-16D4S et ainsi pouvoir le flasher.

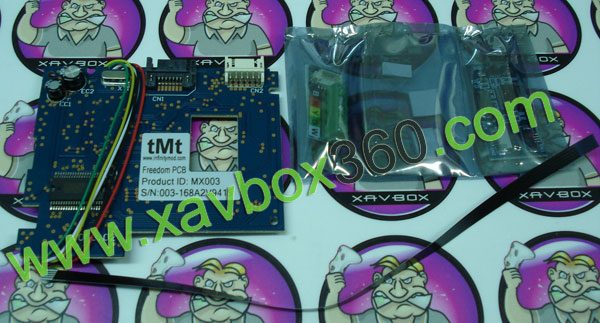

Le package est composé :

• d'un PCB
• d'un bornier pour éviter les soudure
• d'un module pour la programmation
• un câble plat
• d'un disspeur thermique
• d'autocollant pour pouvoir fixer les add on

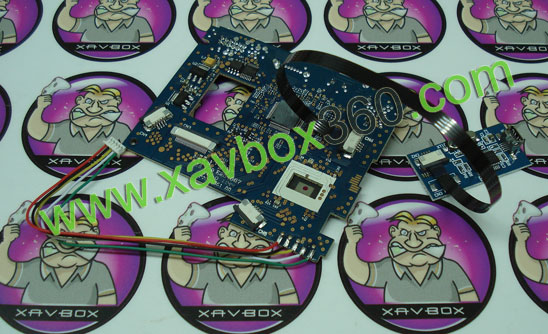

Découvrons tout ça en photos :

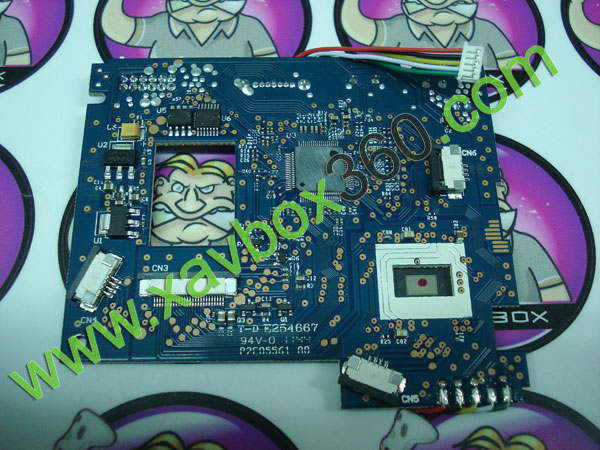

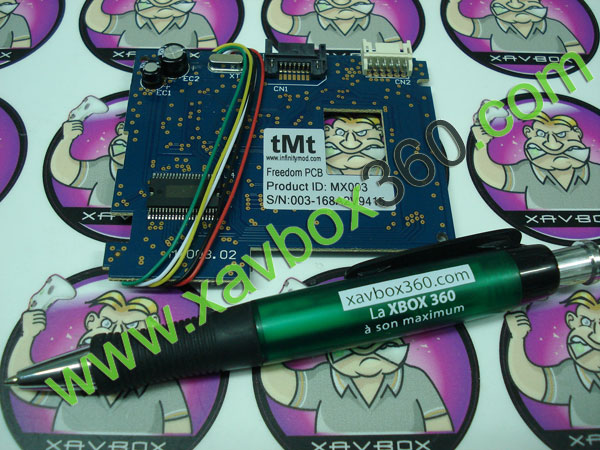

Le PCB Freedom

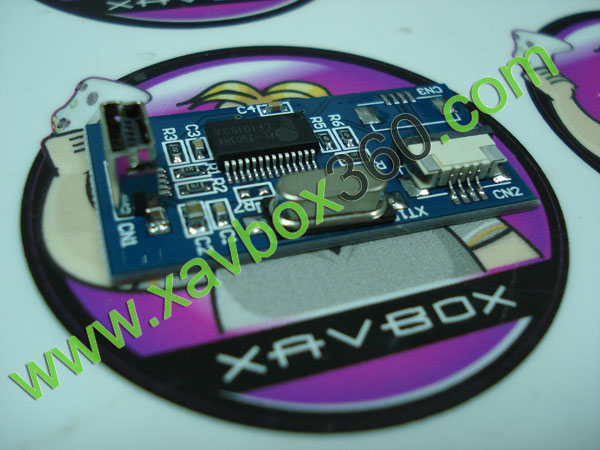

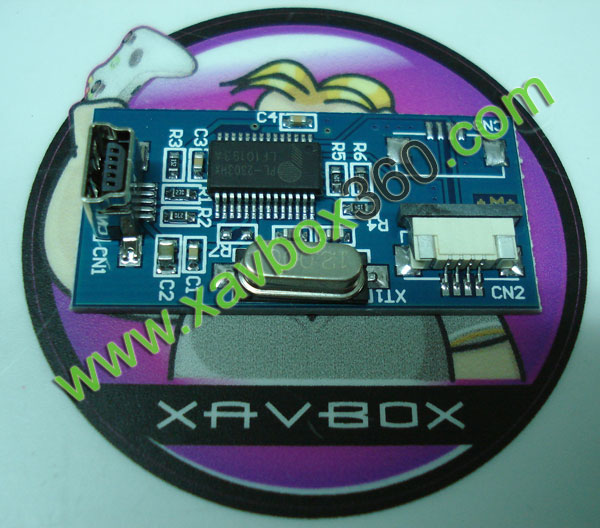

Le programmateur

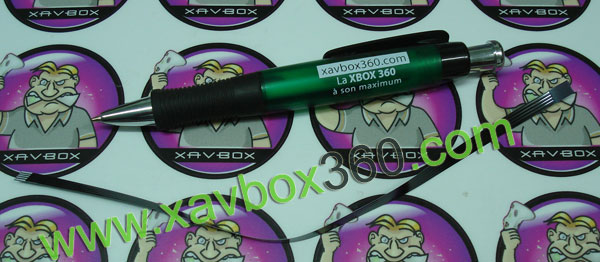

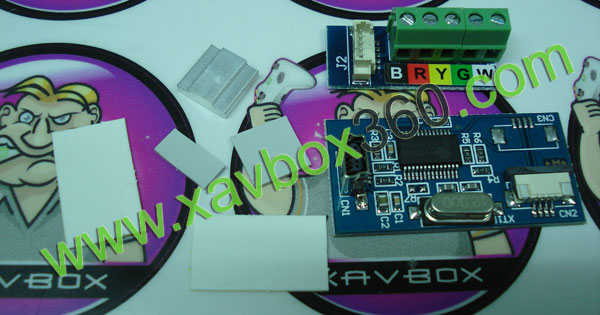

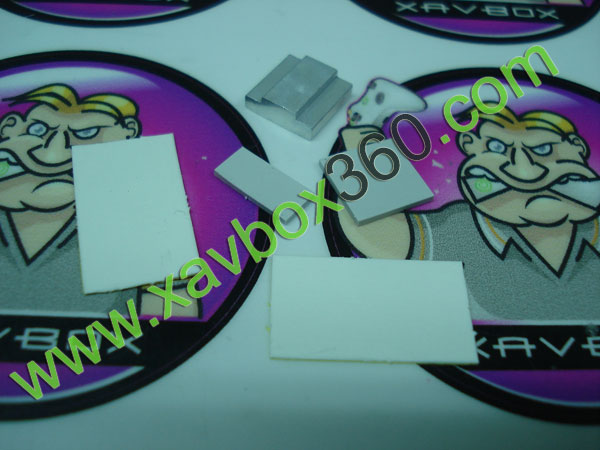

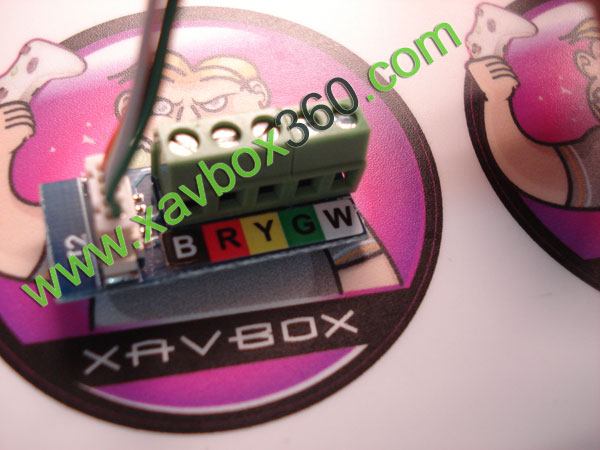

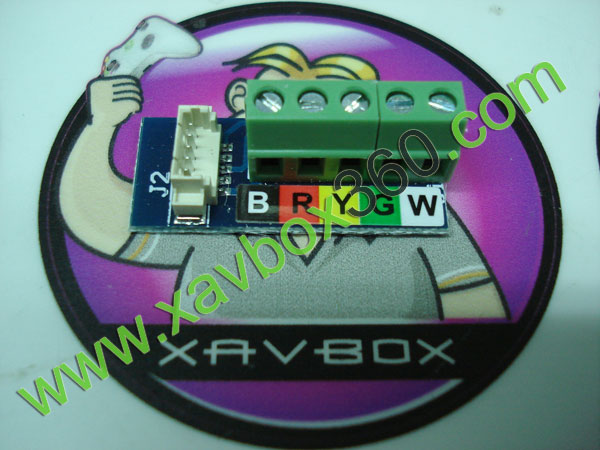

Le câble plat, le bornier et les autocollants pour fixer tout ça

Caractéristiques du Freedom PCB :

• Compatible avec les firmware 9504, 0272, 0225, 1071 et 0401
• Programmateur externe pour activer/désactiver la protection en écriture et flasher le firmware à nouveau. Pas besoin d'ouvrir le lecteur ou la xbox360 une fois installé
• Solution sans soudure disponible (cependant il est recommandé de souder dans la mesure du possible)
• Facilement programmable en utilisant n'importe quel utilitaire SATA
• Lecture et écriture rapide
• Totalement compatible avec Jungleflasher

Installation du PCB Freedom par Pedro93 :

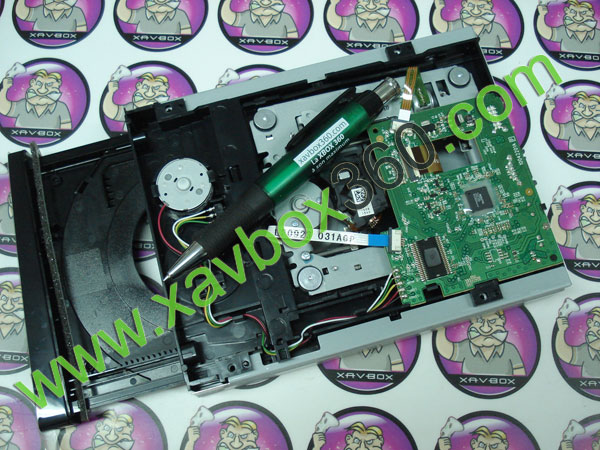

Démontez la Xbox 360 en suivant ce tuto, puis prennez le lecteur, et ouvrez le dessus pour accéder au PCB.

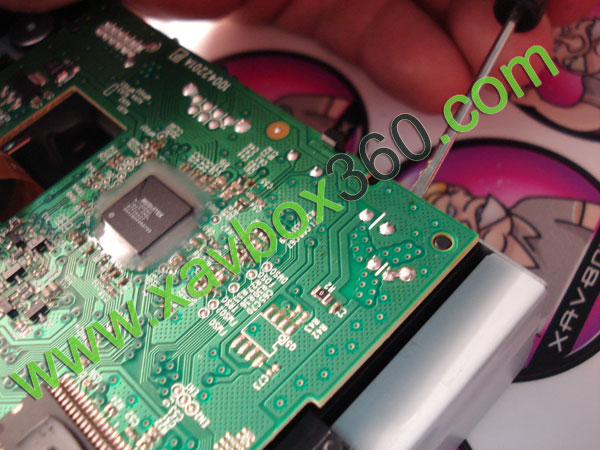

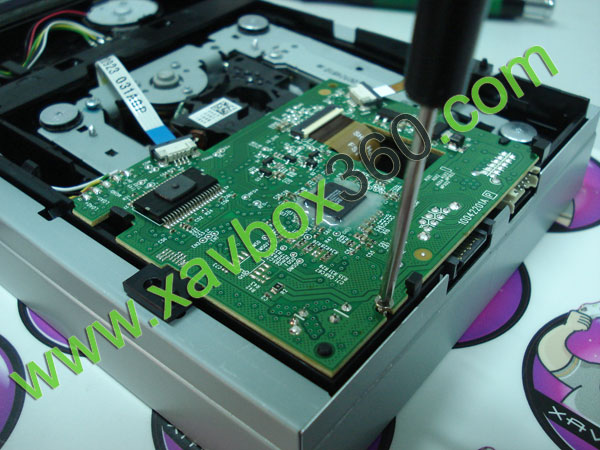

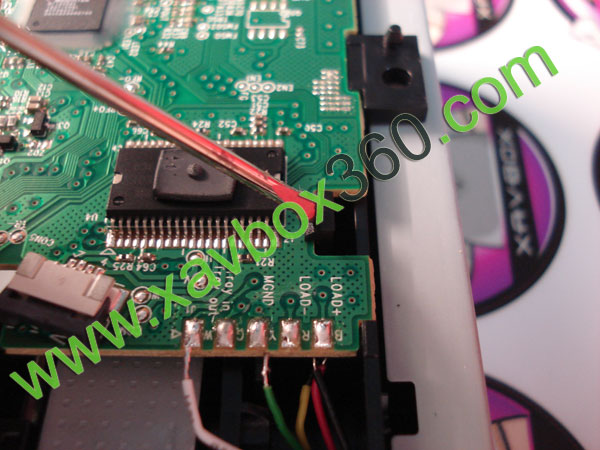

retirez cette vis

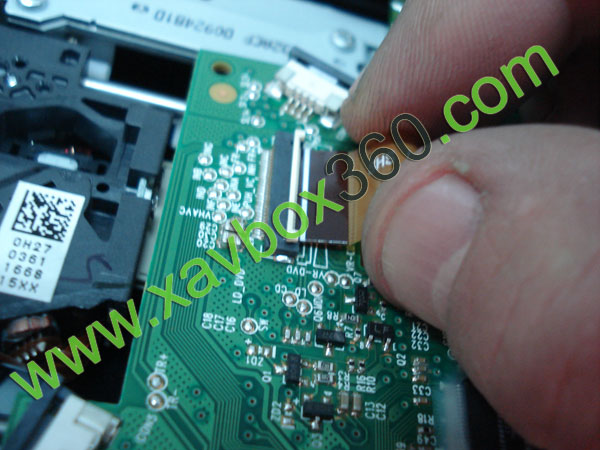

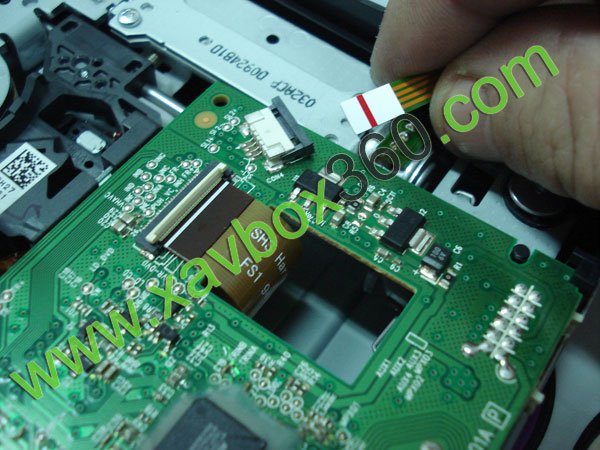

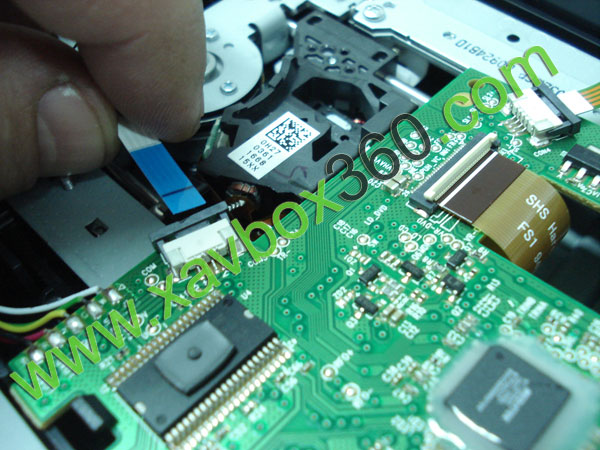

puis les 3 nappes

Il existe deux façons de mettre le PCB Freedom :

• avec soudure
• sans soudure

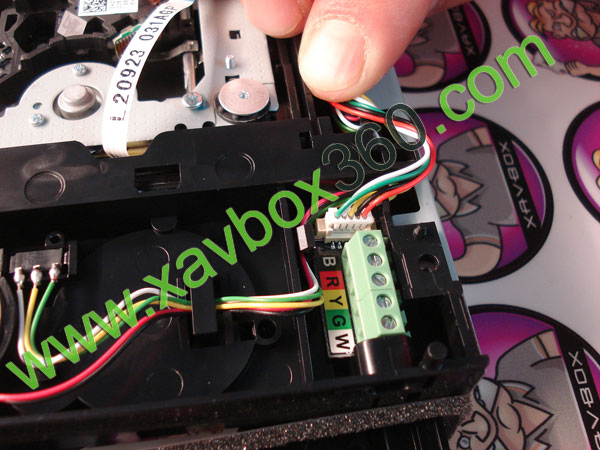

Si vous optez la méthode sans soudure ou "solderless" comme disent les anglo saxon, vous allez devoir utiliser le bornier et couper les fils (cette méthode n'est pas conseilllé, mais nous allons vous expliquer comme faire si vraiment vous le souhaitez).

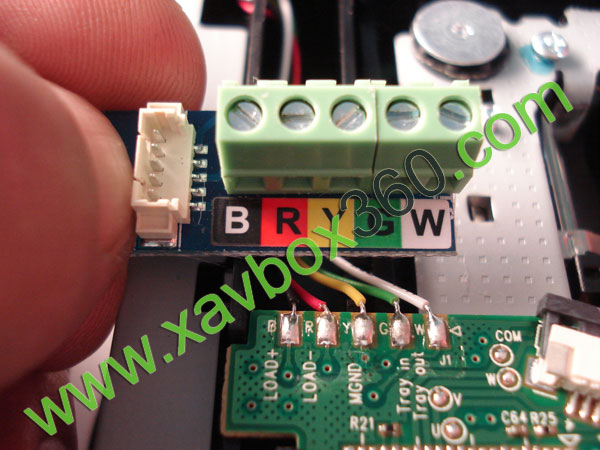

Comme vous le constatez, la Team Matrix à mis les même couleurs pour s'y retrouver plus facilement.

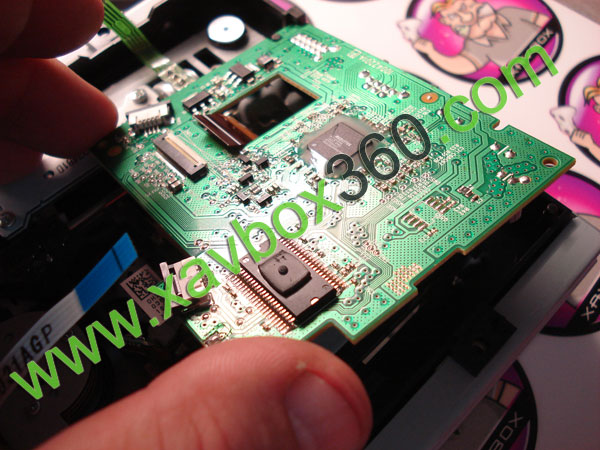

On retire le PCB de son logement

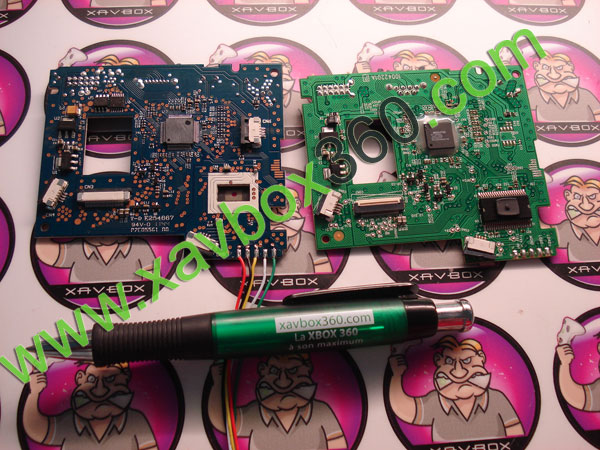

Voici les 2 PCB (l'original et le Freedom PCB) côte à côte

Si vous avez décidez de ne pas souder,

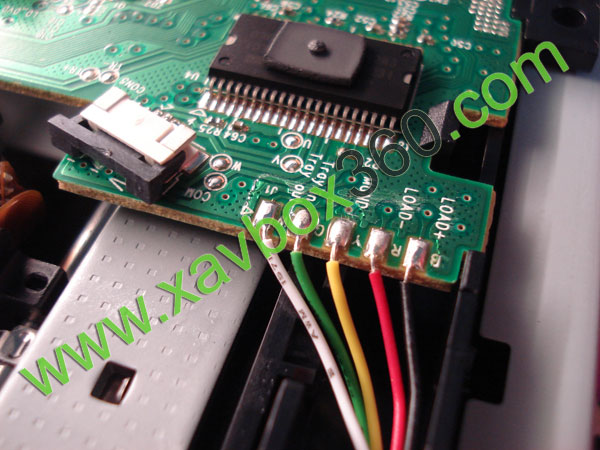

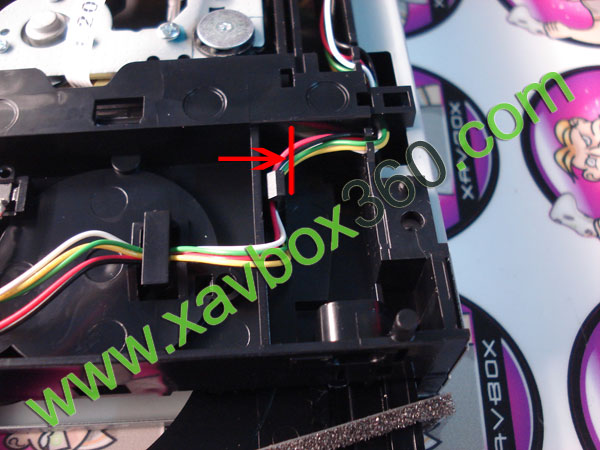

coupez les fils à l'endroit où j'ai symbolisé le trait rouge.

Imaginez que les fils sont coupez, vous n'aurez plus qu'à les dénuder puis les mettre dans le bornier (ne voulant pas couper les fils, je vous laissez imaginer) et placer les fils à l'identiques de ceux déjà en place.

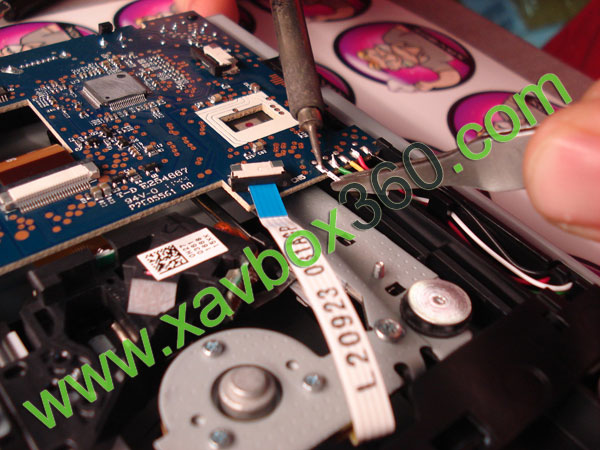

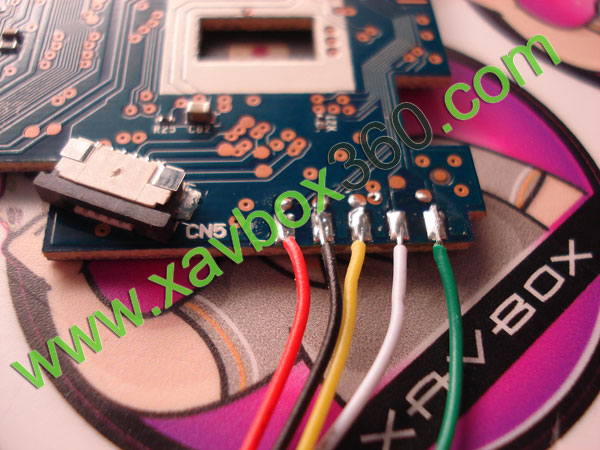

seulement 5 fils à dessouder, puis ressoudez ceux du lecteur

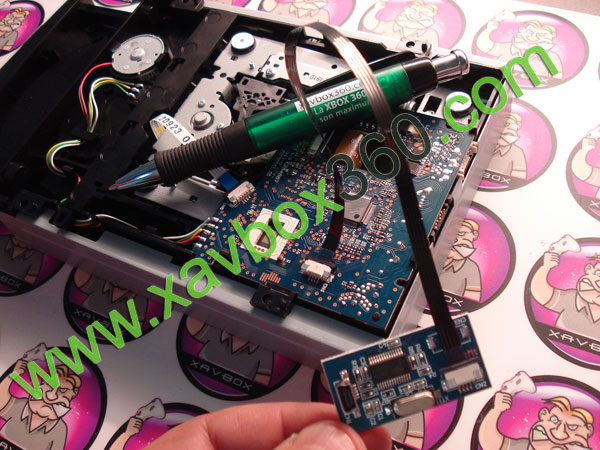

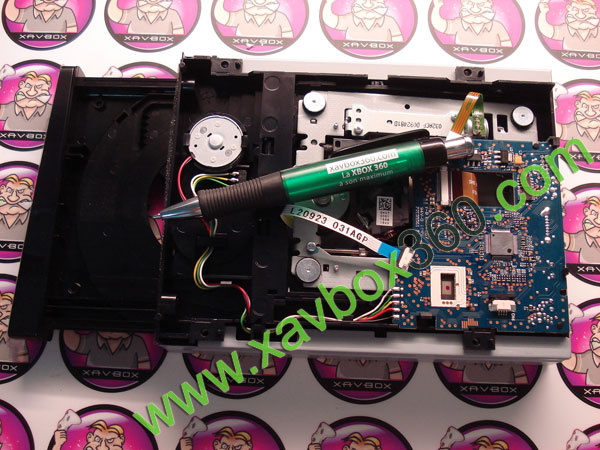

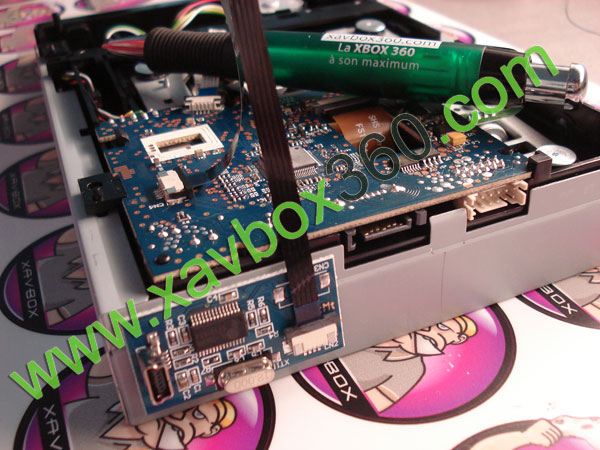

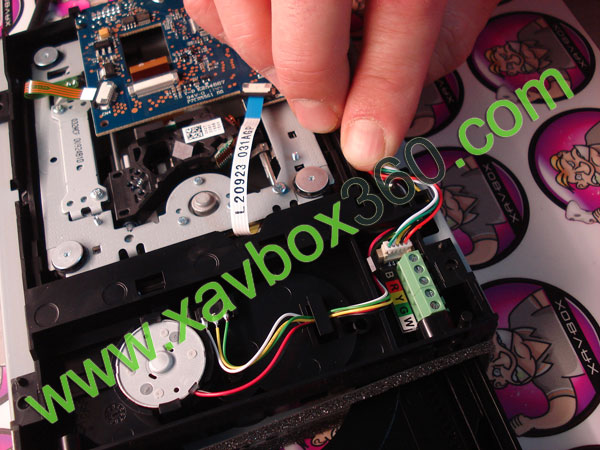

Et voici le PCB Freedom, une fois mis en place

Flash lecteur Liteon DG-16D4S par Pedro93

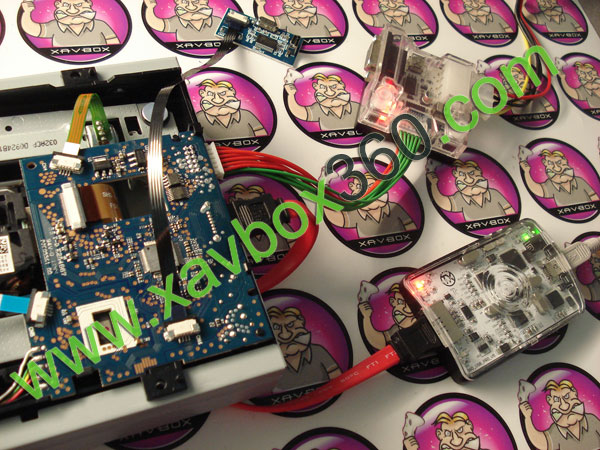

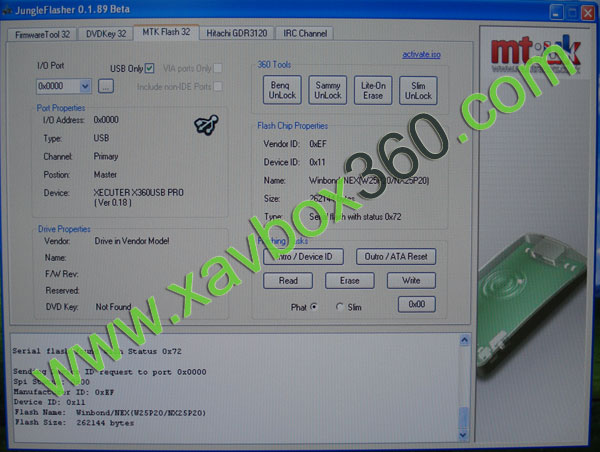

Comme vous le voyez, le PCB Freedom est compatible avec JungleFlasher

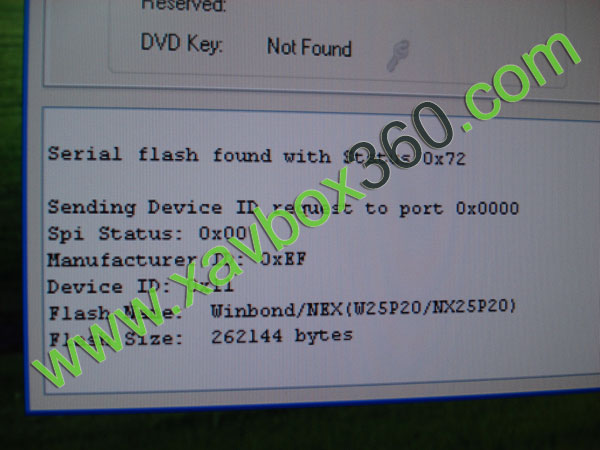

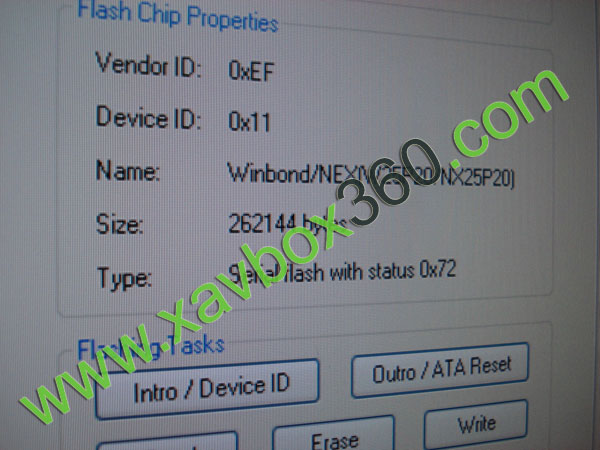

mais le plus étrange c'est qu'il recconait un Winbond

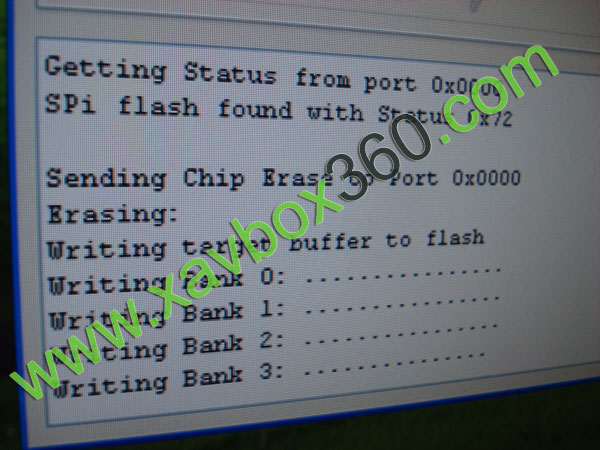

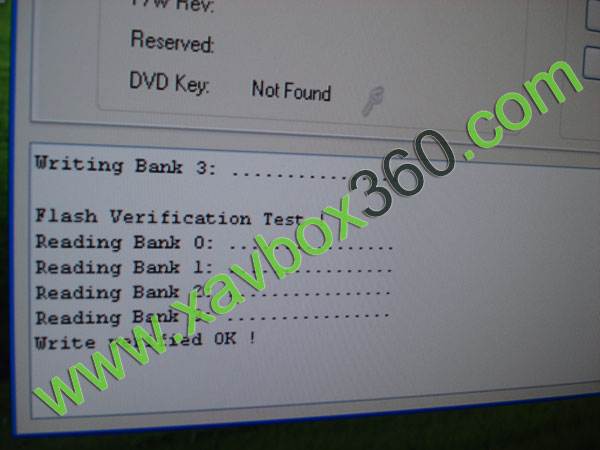

quelques captures d'écran pour vous montrer

Au moment du test, le soft et les fichiers permettant l'utilisation du programmateur n'était pas disponible, il sera traité dès sa mise en ligne.

Utilisation du soft et du module externe :

Deux jours après notre test, la Team Matrix mettait en ligne le soft permettant d'utiliser son module externe.

Pour en savoir plus sur le Matrix Freedom Manager, cliquez ici ou sur la photo ci-dessous.
